OIL & GAS · ΕΛΕΓΧΟΣ ΕΚΤΟΞΕΥΣΗΣ

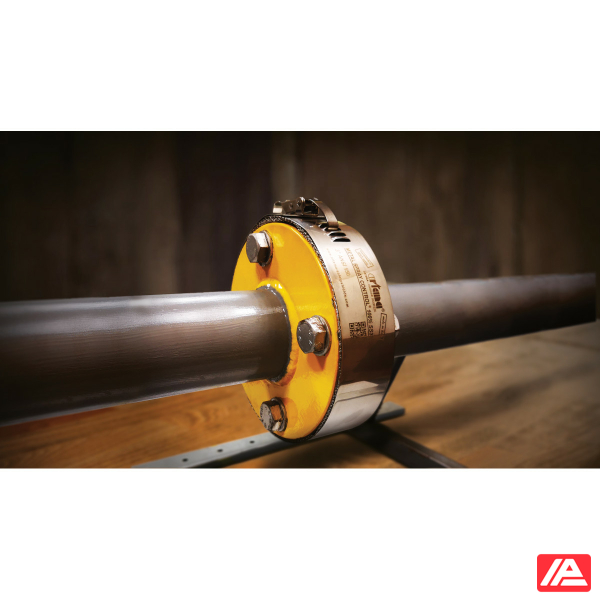

Metal Spray Control · Μεταλλικό πλέγμα για ελεγχόμενη διαχείριση του πίδακα
Το Metal Spray Control είναι ανοξείδωτο προστατευτικό φλάντζας για εφαρμογές Oil & Gas και ενεργειακές εγκαταστάσεις. Το εσωτερικό μεταλλικό πλέγμα διασπά τον πίδακα μιας διαρροής και βοηθά να μετατραπεί η εκτόξευση σε ελεγχόμενη στάλαξη.
Τι προσφέρει στην εφαρμογή σας
01
Ανοξείδωτη κατασκευή
Ο κατασκευαστής δηλώνει AISI 316 για το μεταλλικό προστατευτικό φλάντζας.
02
Εσωτερικό πλέγμα
Βοηθά στη διάσπαση της ορμής του εξερχόμενου υγρού και στον περιορισμό του ψεκασμού.
03
Oil & Gas
Η σειρά προορίζεται για εγκαταστάσεις με υδρογονάνθρακες και θερμικά έλαια, μετά από έλεγχο καταλληλότητας.
Εφαρμογές και επιλογή υλικού
Για διυλιστήρια, πετροχημικές μονάδες και ενεργειακές εγκαταστάσεις όπου η εκτόξευση υγρού από φλαντζωτή σύνδεση μπορεί να δημιουργήσει πρόσθετο κίνδυνο. Για ζώνες ATEX ή εφαρμογές Fire Safe απαιτείται έλεγχος των πιστοποιητικών της συγκεκριμένης διαμόρφωσης.
Τεχνικά χαρακτηριστικά
| Κατασκευαστής | ARTEMA |
|---|---|
| Σειρά | Metal Spray Control |
| Υλικό σειράς κατά ARTEMA | Ανοξείδωτος χάλυβας AISI 316 |
| Μηχανισμός περιορισμού ψεκασμού | Εσωτερικό μεταλλικό πλέγμα |
| Δηλωμένη μέγιστη πίεση σειράς | 270 bar — κατά τον κατάλογο ARTEMA |
| Θερμική καταλληλότητα | Υψηλές θερμοκρασίες· επιβεβαίωση ορίων για τον συγκεκριμένο κωδικό |
| Τεκμηρίωση σειράς | Η ARTEMA αναφέρει API 6FB Fire Safe, Jet Fire και ATEX |
Οι τιμές σειράς δεν αποτελούν έγκριση ταυτόχρονης λειτουργίας στα ανώτατα όρια πίεσης και θερμοκρασίας. Η τελική καταλληλότητα επιβεβαιώνεται για το υγρό και τη συγκεκριμένη διαμόρφωση.
Τι περιλαμβάνει η συσκευασία
- Μεταλλικό προστατευτικό φλάντζας Metal Spray Control στην επιλεγμένη διάσταση.
- Εσωτερικό μεταλλικό πλέγμα ως μέρος της κατασκευής του προστατευτικού.
Η ποσότητα τεμαχίων και τυχόν πρόσθετα εξαρτήματα ορίζονται στην προσφορά της επιλεγμένης έκδοσης. Πρόσθετος εξοπλισμός αποστράγγισης ή ένδειξης διαρροής δεν θεωρείται μέρος της βασικής επιλογής χωρίς επιβεβαίωση.
Σωστή επιλογή σε 3 βήματα
- Φλάντζα: προσδιορίστε DN, PN, πρότυπο και πραγματικές διαστάσεις της σύνδεσης.
- Μέσο: δηλώστε το υγρό και τη συγκέντρωσή του.
- Λειτουργία: δώστε την πίεση, τη θερμοκρασία και τυχόν απαιτήσεις πιστοποίησης.
Η προστασία από εκτόξευση δεν αποτελεί στεγανοποίηση της φλάντζας. Η συγκεκριμένη εγγραφή δεν αφορά τις εκδόσεις DRAIN/FLEX ή DRAIN/PYRO.
Διαστάσεις και κωδικοί επιλογής
Βρείτε την αναφορά που αντιστοιχεί στη φλάντζα σας. Το DN είναι ονομαστικό μέγεθος και το PN κλάση φλάντζας· δεν δηλώνουν από μόνα τους την καταλληλότητα ή το όριο πίεσης του καλύμματος. Η διαθεσιμότητα επιβεβαιώνεται κατά την προσφορά.
| Κωδικός επιλογής | Ονομαστικό μέγεθος | Κλάση φλάντζας |
|---|---|---|
| FG-DN400PN10-MTL | DN 400 | PN 10 |
| FG-DN350PN10-MTL | DN 350 | PN 10 |
| FG-DN500PN10-MTL | DN 500 | PN 10 |
| FG-DN300PN10-MTL | DN 300 | PN 10 |
| FG-DN250PN10-MTL | DN 250 | PN 10 |
| FG-DN300PN100-MTL | DN 300 | PN 100 |
| FG-DN50PN100-MTL | DN 50 | PN 100 |
| FG-DN200PN100-MTL | DN 200 | PN 100 |
| FG-DN150PN100-MTL | DN 150 | PN 100 |
| FG-DN32PN100-MTL | DN 32 | PN 100 |
| FG-DN125PN100-MTL | DN 125 | PN 100 |
| FG-DN250PN100-MTL | DN 250 | PN 100 |
| FG-DN80PN100-MTL | DN 80 | PN 100 |
| FG-DN40PN100-MTL | DN 40 | PN 100 |
| FG-DN65PN100-MTL | DN 65 | PN 100 |
| FG-DN100PN100-MTL | DN 100 | PN 100 |
| FG-DN350PN100-MTL | DN 350 | PN 100 |
| FG-DN100PN16-MTL | DN 100 | PN 16 |
| FG-DN200PN16-MTL | DN 200 | PN 16 |
| FG-DN350PN16-MTL | DN 350 | PN 16 |
| FG-DN150PN16-MTL | DN 150 | PN 16 |
| FG-DN500PN16-MTL | DN 500 | PN 16 |
| FG-DN250PN16-MTL | DN 250 | PN 16 |
| FG-DN125PN16-MTL | DN 125 | PN 16 |
| FG-DN300PN16-MTL | DN 300 | PN 16 |
| FG-DN400PN16-MTL | DN 400 | PN 16 |
| FG-DN200PN25-MTL | DN 200 | PN 25 |
| FG-DN250PN25-MTL | DN 250 | PN 25 |
| FG-DN500PN25-MTL | DN 500 | PN 25 |
| FG-DN350PN25-MTL | DN 350 | PN 25 |
| FG-DN300PN25-MTL | DN 300 | PN 25 |
| FG-DN400PN25-MTL | DN 400 | PN 25 |
| FG-DN300PN40-MTL | DN 300 | PN 40 |
| FG-DN80PN40-MTL | DN 80 | PN 40 |
| FG-DN125PN40-MTL | DN 125 | PN 40 |
| FG-DN500PN40-MTL | DN 500 | PN 40 |
| FG-DN50PN40-MTL | DN 50 | PN 40 |
| FG-DN40PN40-MTL | DN 40 | PN 40 |
| FG-DN400PN40-MTL | DN 400 | PN 40 |
| FG-DN65PN40-MTL | DN 65 | PN 40 |
| FG-DN200PN40-MTL | DN 200 | PN 40 |
| FG-DN350PN40-MTL | DN 350 | PN 40 |
| FG-DN100PN40-MTL | DN 100 | PN 40 |
| FG-DN250PN40-MTL | DN 250 | PN 40 |
| FG-DN150PN40-MTL | DN 150 | PN 40 |
| FG-DN32PN40-MTL | DN 32 | PN 40 |
| FG-DN125PN6-MTL | DN 125 | PN 6 |
| FG-DN500PN6-MTL | DN 500 | PN 6 |
| FG-DN300PN6-MTL | DN 300 | PN 6 |
| FG-DN100PN6-MTL | DN 100 | PN 6 |
| FG-DN350PN6-MTL | DN 350 | PN 6 |
| FG-DN150PN6-MTL | DN 150 | PN 6 |
| FG-DN200PN6-MTL | DN 200 | PN 6 |
| FG-DN80PN6-MTL | DN 80 | PN 6 |
| FG-DN40PN6-MTL | DN 40 | PN 6 |
| FG-DN32PN6-MTL | DN 32 | PN 6 |
| FG-DN50PN6-MTL | DN 50 | PN 6 |
| FG-DN400PN6-MTL | DN 400 | PN 6 |
| FG-DN65PN6-MTL | DN 65 | PN 6 |
| FG-DN250PN6-MTL | DN 250 | PN 6 |
| FG-DN300PN64-MTL | DN 300 | PN 64 |
| FG-DN50PN64-MTL | DN 50 | PN 64 |
| FG-DN400PN64-MTL | DN 400 | PN 64 |
| FG-DN200PN64-MTL | DN 200 | PN 64 |
| FG-DN125PN64-MTL | DN 125 | PN 64 |
| FG-DN80PN64-MTL | DN 80 | PN 64 |
| FG-DN65PN64-MTL | DN 65 | PN 64 |
| FG-DN100PN64-MTL | DN 100 | PN 64 |
| FG-DN250PN64-MTL | DN 250 | PN 64 |
| FG-DN150PN64-MTL | DN 150 | PN 64 |
| FG-DN350PN64-MTL | DN 350 | PN 64 |
Τεχνικά φυλλάδια και στοιχεία κατασκευαστή
Επίσημη τεχνική παρουσίαση Metal Spray Control
Για την παραγγελία ζητήστε το ισχύον τεχνικό φύλλο και τα πιστοποιητικά που αντιστοιχούν στην επιλεγμένη έκδοση.
Επιλέξτε προστασία που ταιριάζει στη γραμμή σας
Επιλέξτε Metal Spray Control όταν η εφαρμογή απαιτεί μεταλλική κατασκευή και περιορισμό ψεκασμού σε περιβάλλον Oil & Gas. Στείλτε τις συνθήκες λειτουργίας και τις απαιτήσεις πιστοποίησης για αντιστοίχιση της κατάλληλης έκδοσης.
