ARTEMA

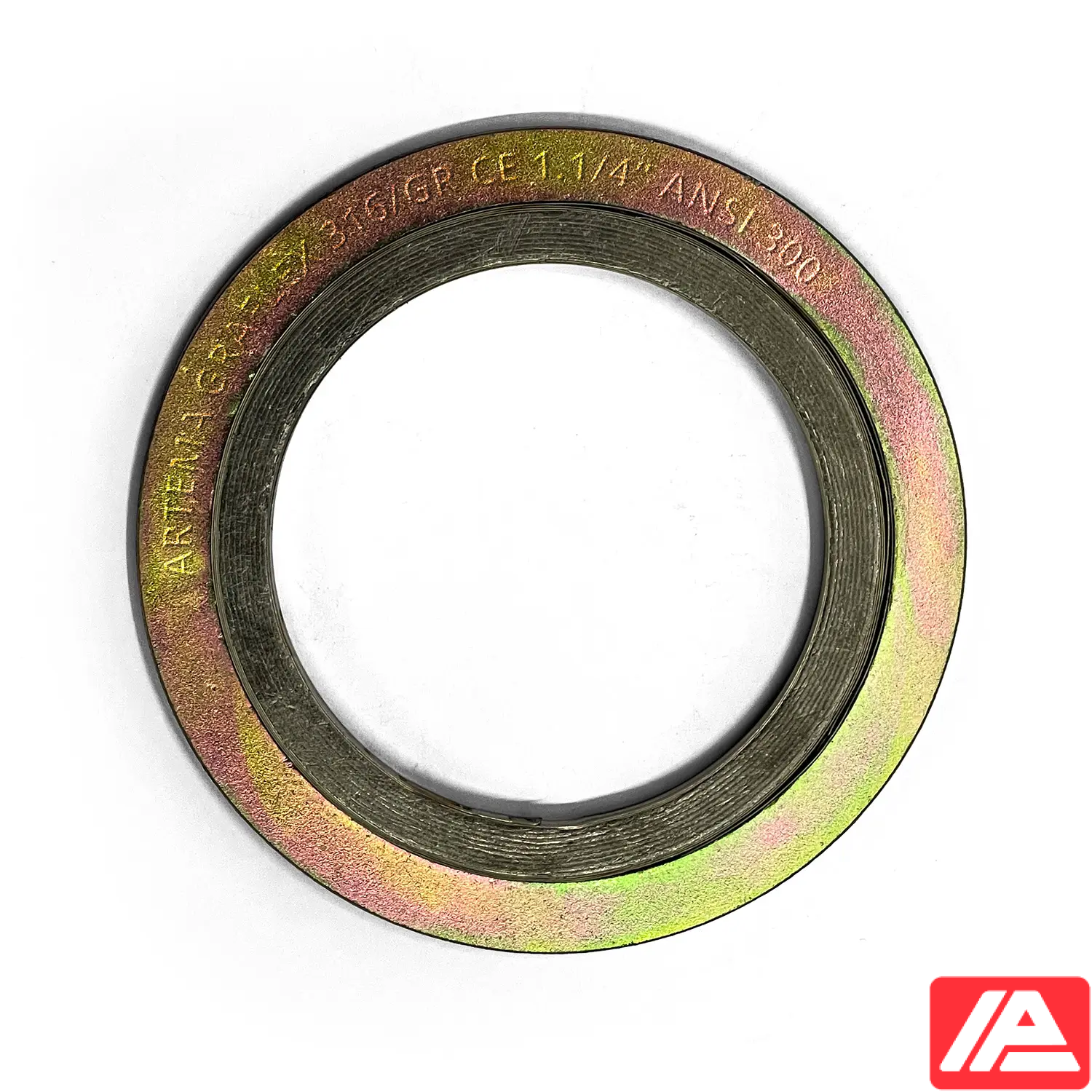

Σπειρομεταλλικό παρέμβυσμα με εξωτερικό δακτύλιο
Κατασκευή και υλικά
Κεντρικό σπειρομεταλλικό στοιχείο στεγάνωσης με εξωτερικό δακτύλιο κεντραρίσματος. Οικονομική λύση για μέσες και χαμηλές πιέσεις.
Σχεδιασμός και χρήση της σειράς
Η σειρά Graflex περιλαμβάνει σπειρομεταλλικά παρεμβύσματα με διαφορετικές διατάξεις εσωτερικού και εξωτερικού δακτυλίου. Το στοιχείο στεγάνωσης, το υλικό πλήρωσης και το μεταλλικό μέρος επιλέγονται σύμφωνα με τη φλάντζα, το ρευστό και τις συνθήκες λειτουργίας.
Ο κατασκευαστής δίνει ξεχωριστούς πίνακες επιλογών υλικού πλήρωσης και μεταλλικού μέρους. Οι τιμές στους πίνακες αφορούν τις αντίστοιχες επιλογές υλικού της σειράς· δεν αντικαθιστούν τα όρια που αναφέρονται για το συγκεκριμένο μοντέλο.
Τεχνικά χαρακτηριστικά
Εφαρμογές
Γενικές βιομηχανικές εφαρμογές.
Επιλογές υλικού πλήρωσης της σειράς
| Υλικό πλήρωσης | Μέγιστη θερμοκρασία υλικού | Μέγιστη πίεση υλικού |
|---|---|---|
| Γραφίτης 98%* | 550 °C | 250 bar |
| Παρθένο PTFE | 260 °C | 100 bar |
| Υλικό χωρίς αμίαντο | 200 °C | 80 bar |
| Μαρμαρυγίας | 1000 °C | 100 bar |
* Γραφίτης καθαρότητας 99.85% διατίθεται κατόπιν αιτήματος. Οι τιμές αφορούν τις επιλογές υλικού της σειράς, όχι πρόσθετα επιβεβαιωμένα όρια του συγκεκριμένου μοντέλου.
Επιλογές μεταλλικού μέρους της σειράς
| Μέταλλο / κράμα | Μέγιστη θερμοκρασία υλικού |
|---|---|
| AISI 304; 316L; 316Ti; 321; 347 | 550 °C |
| ALLOY 400; 600; 625; 800; 825 | 600–750 °C |
| Hastelloy C276; B2; C4 | 800 °C |
| Duplex F51; F44; F53; F55; F60 | 750–800 °C |
| Τιτάνιο Gr.2; Gr.7 | 350 °C |
Η τελική διαμόρφωση επιλέγεται μαζί με το υλικό πλήρωσης και τη γεωμετρία του παρεμβύσματος.
Χαρακτηριστικά
- Οικονομική λύση
- ATEX
- Γενική χρήση
- Αντοχή σε μέσες και χαμηλές πιέσεις
- Γενικές βιομηχανικές εφαρμογές
Πιστοποιήσεις και δηλώσεις κατασκευαστή
- Έκθεση δοκιμής ATEX (γραφίτης)
