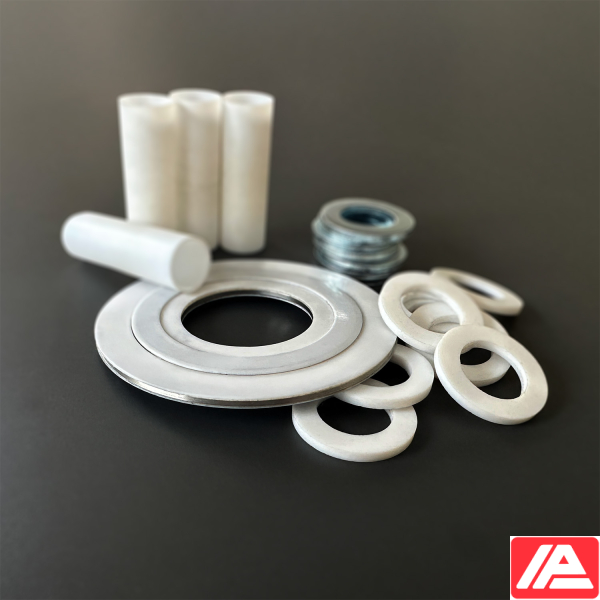

Flange Insulation Kit — FIK5

Κιτ ηλεκτρικής μόνωσης φλαντζών FIK5

Το FIK5 προορίζεται για ηλεκτρική μόνωση και στεγάνωση σε υψηλές πιέσεις και κρυογενικές θερμοκρασίες, με εφαρμογές υδρογόνου και LNG σε υγρή ή αέρια φάση.

Θερμοκρασία λειτουργίας: -210 +260 °C
Πίεση λειτουργίας: 500 bar
Τύπος φλάντζας: Τύπος DΤύπος EΤύπος F

ΖΗΤΗΣΤΕ ΠΡΟΣΦΟΡΑ

Περιγραφή

ARTEMA

Κιτ ηλεκτρικής μόνωσης φλαντζών FIK5

Μοντέλο / αναφορά: FIK5

Κατασκευή και υλικά

Το FIK5 προορίζεται για ηλεκτρική μόνωση και στεγάνωση σε υψηλές πιέσεις και κρυογενικές θερμοκρασίες, με εφαρμογές υδρογόνου και LNG σε υγρή ή αέρια φάση. Ο σύνθετος πυρήνας AISI 321 επικαλύπτεται και στις δύο όψεις με παρθένο PTFE Fluorton.

Το προφίλ Camprofile φέρει επίσης επικάλυψη Fluorton. Η γεωμετρία επιτρέπει εγκατάσταση σε Ring Joint R, BX ή RX χωρίς τροποποίηση του κιτ. Διατίθενται μεταλλικές επιλογές Duplex ή Alloy, ενώ η σελίδα δίνει χημικό εύρος pH 0–14 και απορρόφηση νερού 0,085%.

Λειτουργία της ηλεκτρικής μόνωσης

Η ηλεκτρική μόνωση διακόπτει την αγώγιμη επαφή ανάμεσα σε φλάντζες διαφορετικών μετάλλων και περιορίζει τα γαλβανικά ή παρασιτικά ρεύματα. Έτσι υποστηρίζει την καθοδική προστασία της σωλήνωσης, ενώ το παρέμβυσμα εξασφαλίζει τη στεγάνωση του ρευστού.

Τεχνικά χαρακτηριστικά

Θερμοκρασία λειτουργίας: -210 +260 °C
Πίεση λειτουργίας: 500 bar
Τύπος φλάντζας: Τύπος DΤύπος EΤύπος F
Αναφερόμενο εύρος pH: 0–14
Αναφερόμενη απορρόφηση νερού: 0,085%
Συμβατά προφίλ Ring Joint: R / BX / RX

Εφαρμογές

Εγκαταστάσεις υδρογόνου και LNG, σε υγρή ή αέρια κατάσταση, και κρυογενικές εφαρμογές υψηλής πίεσης. Τα δημοσιευμένα όρια του κιτ είναι -210 έως +260 °C και έως 500 bar.

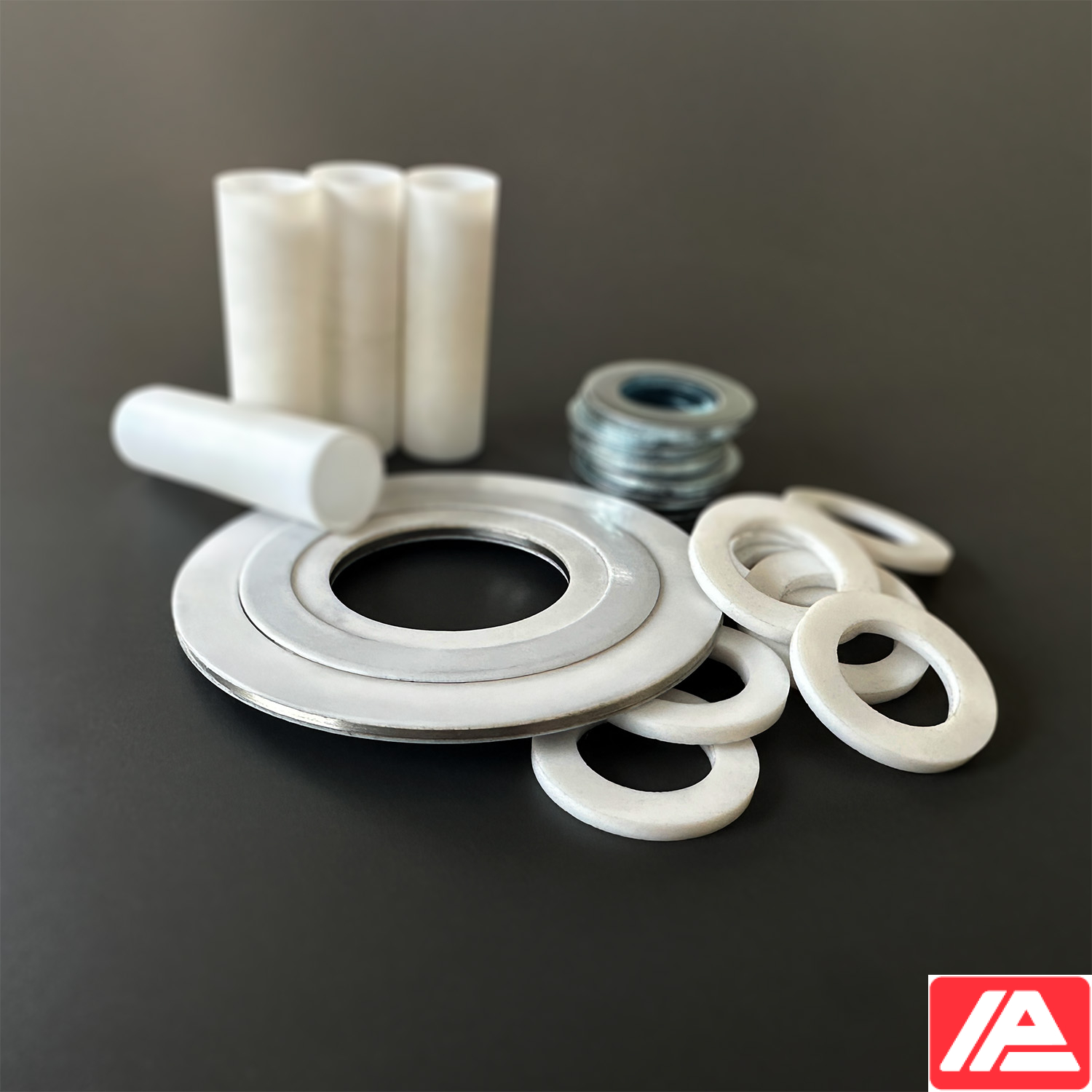

Περιεχόμενα του κιτ

Παρέμβυσμα — 1 τεμάχιο: Σύνθετο AISI 321 με παρθένο PTFE Fluorton και επικαλυμμένο προφίλ Camprofile· Duplex ή Alloy κατόπιν επιλογής
Μονωτικό χιτώνιο — 1 ανά κοχλία: Παρθένο PTFE Fluorton
Μονωτικές ροδέλες — 2 ανά κοχλία: Παρθένο PTFE Fluorton
Προστατευτικές ροδέλες — 2 ανά κοχλία: HCS, όπως αναφέρεται στην αναλυτική σελίδα του FIK5

Διαθέσιμες διαμορφώσεις φλάντζας

Τύπος D — Ring Type Joint / RTJ: Διαμόρφωση για την αυλάκωση φλαντζών RTJ, ώστε να συνδυάζεται η στεγάνωση με ηλεκτρική μόνωση. Για τα FIK3, FIK5 και FIK6 η αναλυτική σελίδα δηλώνει εφαρμογή σε προφίλ R, BX ή RX χωρίς μετατροπή του κιτ.
Τύπος E — Full Face / Flat Face: Παρέμβυσμα πλήρους επιφάνειας με εξωτερική διάμετρο ίδια με τη φλάντζα. Καλύπτει και τις δύο επιφάνειες και περιορίζει τη συσσώρευση ξένου υλικού ανάμεσά τους, υποστηρίζοντας την ηλεκτρική απομόνωση.
Τύπος F — Raised Face: Καλύπτει την υπερυψωμένη επιφάνεια της φλάντζας, με διάμετρο μικρότερη από τον εσωτερικό χώρο του κύκλου των κοχλιών. Η παρουσίαση του κατασκευαστή συστήνει κάλυψη της σύνδεσης για αποφυγή αγώγιμης γεφύρωσης από ξένα υλικά.
