Flange Insulation Kit — FIK6

Κιτ ηλεκτρικής μόνωσης φλαντζών FIK6

Το FIK6 είναι κιτ μόνωσης και στεγάνωσης φλαντζών για πολύ υψηλές θερμοκρασίες και πιέσεις.

Θερμοκρασία λειτουργίας: -200 +1000 °C
Πίεση λειτουργίας: 450 bar
Τύπος φλάντζας: Τύπος DΤύπος EΤύπος F

ΖΗΤΗΣΤΕ ΠΡΟΣΦΟΡΑ

Περιγραφή

ARTEMA

Κιτ ηλεκτρικής μόνωσης φλαντζών FIK6

Μοντέλο / αναφορά: FIK6

Κατασκευή και υλικά

Το FIK6 είναι κιτ μόνωσης και στεγάνωσης φλαντζών για πολύ υψηλές θερμοκρασίες και πιέσεις. Συνδυάζει σύνθετο μεταλλικό παρέμβυσμα AISI 316 με αμφίπλευρη επικάλυψη THERMÌCA 1000 και προφίλ στεγάνωσης Camprofile, επίσης επικαλυμμένο με THERMÌCA 1000.

Η κατασκευή προορίζεται για έντονη θερμική καταπόνηση, επιθετικά χημικά και όξινα καυσαέρια. Επιτρέπει εγκατάσταση σε φλάντζες Ring Joint R, BX ή RX χωρίς μετατροπή της δομής του κιτ. Ο μεταλλικός πυρήνας διατίθεται και σε Duplex ή άλλα κράματα Alloy κατόπιν επιλογής.

Λειτουργία της ηλεκτρικής μόνωσης

Η ηλεκτρική μόνωση διακόπτει την αγώγιμη επαφή ανάμεσα σε φλάντζες διαφορετικών μετάλλων και περιορίζει τα γαλβανικά ή παρασιτικά ρεύματα. Έτσι υποστηρίζει την καθοδική προστασία της σωλήνωσης, ενώ το παρέμβυσμα εξασφαλίζει τη στεγάνωση του ρευστού.

Τεχνικά χαρακτηριστικά

Θερμοκρασία λειτουργίας: -200 +1000 °C
Πίεση λειτουργίας: 450 bar
Τύπος φλάντζας: Τύπος DΤύπος EΤύπος F
Συμβατά προφίλ Ring Joint: R / BX / RX

Εφαρμογές

Διεργασίες πολύ υψηλής θερμοκρασίας, χημικοί αντιδραστήρες, καταλυτικές μονάδες, συστήματα εξαγωγής κινητήρων εσωτερικής καύσης, στροβιλοσυμπιεστές και θερμοηλεκτρικοί σταθμοί. Η αναλυτική σελίδα αναφέρει ειδικά νιτρικό οξύ HNO₃ στους +400 °C, αντιδραστήρες πάνω από +400 °C και καταλυτικές διεργασίες πάνω από +800 °C, καθώς και όξινα καυσαέρια.

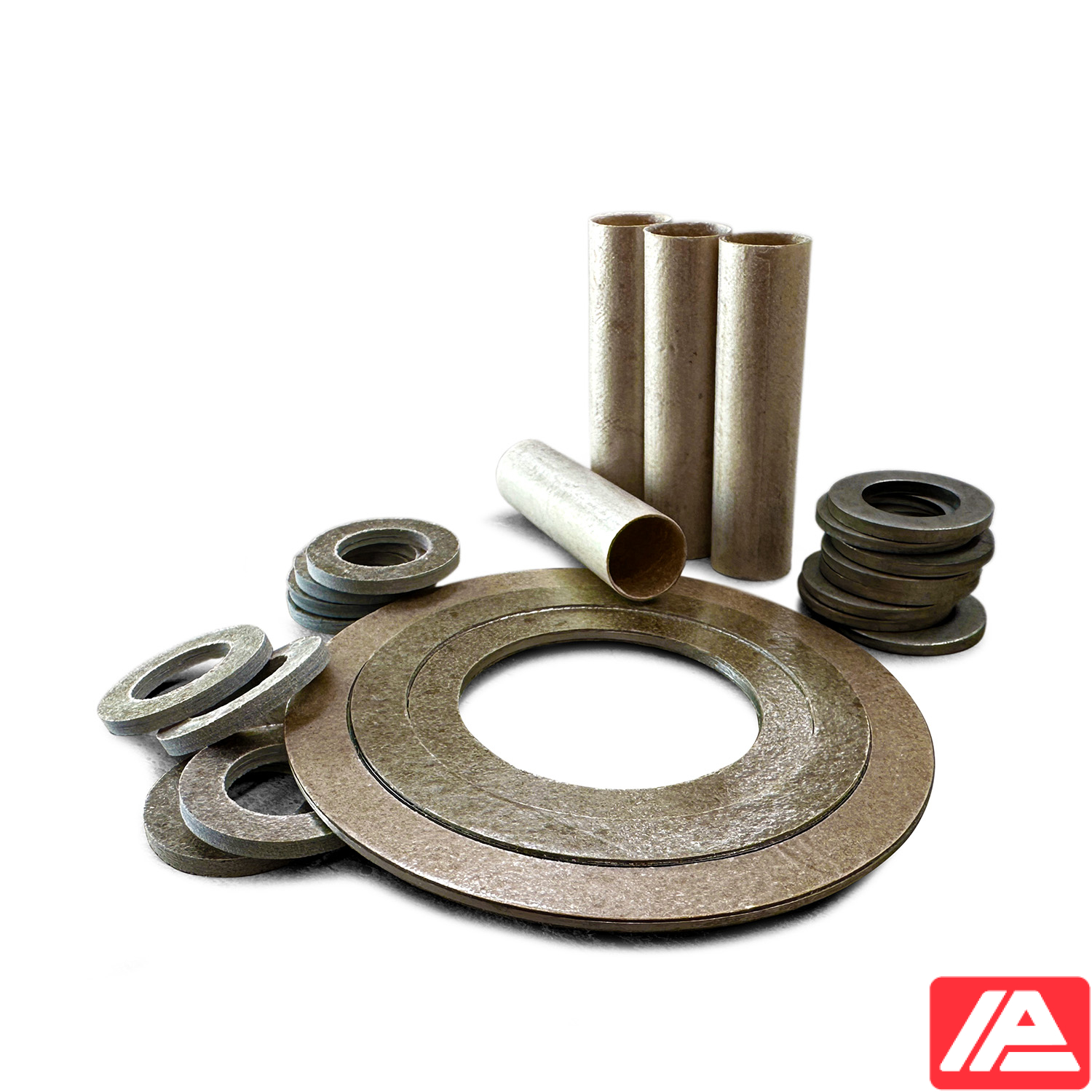

Περιεχόμενα του κιτ

Παρέμβυσμα — 1 τεμάχιο: Σύνθετο από ανοξείδωτο AISI 316 με THERMÌCA 1000 και στις δύο όψεις και στο προφίλ Camprofile· Duplex ή Alloy κατόπιν επιλογής
Μονωτικό χιτώνιο — 1 ανά κοχλία: THERMÌCA 1000
Μονωτικές ροδέλες — 2 ανά κοχλία: THERMÌCA 1000
Προστατευτικές ροδέλες — 2 ανά κοχλία: Ανοξείδωτος χάλυβας AISI 316

Διαθέσιμες διαμορφώσεις φλάντζας

Τύπος D — Ring Type Joint / RTJ: Διαμόρφωση για την αυλάκωση φλαντζών RTJ, ώστε να συνδυάζεται η στεγάνωση με ηλεκτρική μόνωση. Για τα FIK3, FIK5 και FIK6 η αναλυτική σελίδα δηλώνει εφαρμογή σε προφίλ R, BX ή RX χωρίς μετατροπή του κιτ.
Τύπος E — Full Face / Flat Face: Παρέμβυσμα πλήρους επιφάνειας με εξωτερική διάμετρο ίδια με τη φλάντζα. Καλύπτει και τις δύο επιφάνειες και περιορίζει τη συσσώρευση ξένου υλικού ανάμεσά τους, υποστηρίζοντας την ηλεκτρική απομόνωση.
Τύπος F — Raised Face: Καλύπτει την υπερυψωμένη επιφάνεια της φλάντζας, με διάμετρο μικρότερη από τον εσωτερικό χώρο του κύκλου των κοχλιών. Η παρουσίαση του κατασκευαστή συστήνει κάλυψη της σύνδεσης για αποφυγή αγώγιμης γεφύρωσης από ξένα υλικά.
