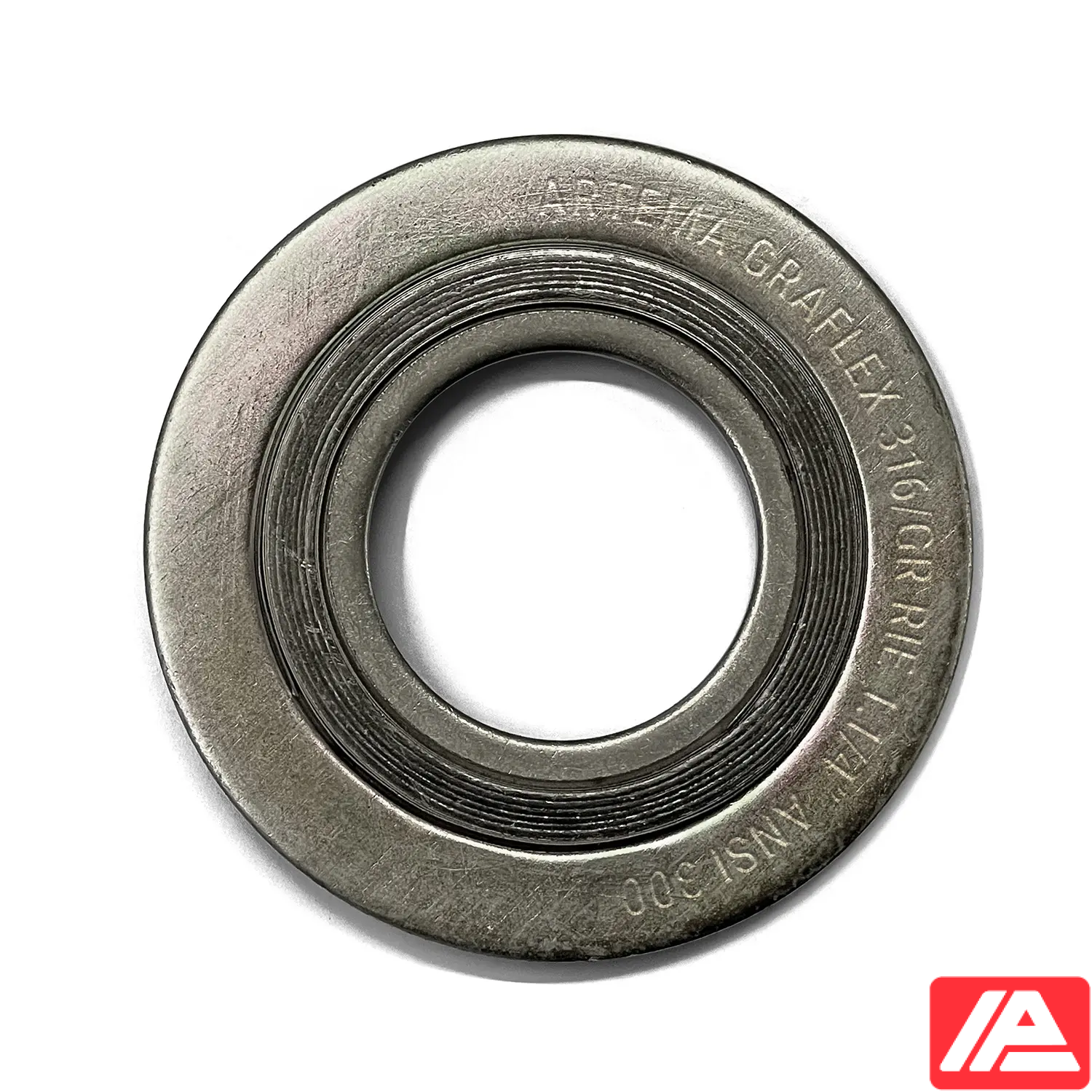

Σπειρομεταλλικό παρέμβυσμα με εσωτερικό και εξωτερικό δακτύλιο
Κατασκευή και υλικά
Κεντρικό σπειρομεταλλικό στοιχείο στεγάνωσης με εσωτερικό δακτύλιο συγκράτησης και εξωτερικό δακτύλιο κεντραρίσματος. Η διάταξη παρέχει συγκράτηση έναντι εκτίναξης του παρεμβύσματος.
Σχεδιασμός και χρήση της σειράς
Η σειρά Graflex περιλαμβάνει σπειρομεταλλικά παρεμβύσματα με διαφορετικές διατάξεις εσωτερικού και εξωτερικού δακτυλίου. Το στοιχείο στεγάνωσης, το υλικό πλήρωσης και το μεταλλικό μέρος επιλέγονται σύμφωνα με τη φλάντζα, το ρευστό και τις συνθήκες λειτουργίας.
Ο κατασκευαστής δίνει ξεχωριστούς πίνακες επιλογών υλικού πλήρωσης και μεταλλικού μέρους. Οι τιμές στους πίνακες αφορούν τις αντίστοιχες επιλογές υλικού της σειράς· δεν αντικαθιστούν τα όρια που αναφέρονται για το συγκεκριμένο μοντέλο.
Τεχνικά χαρακτηριστικά
Εφαρμογές
Εγκαταστάσεις πετρελαίου και εφαρμογές με ευρύ φάσμα θερμοκρασιών και πιέσεων.
Επιλογές υλικού πλήρωσης της σειράς
| Υλικό πλήρωσης | Μέγιστη θερμοκρασία υλικού | Μέγιστη πίεση υλικού |
|---|---|---|
| Γραφίτης 98%* | 550 °C | 250 bar |
| Παρθένο PTFE | 260 °C | 100 bar |
| Υλικό χωρίς αμίαντο | 200 °C | 80 bar |
| Μαρμαρυγίας | 1000 °C | 100 bar |
* Γραφίτης καθαρότητας 99.85% διατίθεται κατόπιν αιτήματος. Οι τιμές αφορούν τις επιλογές υλικού της σειράς, όχι πρόσθετα επιβεβαιωμένα όρια του συγκεκριμένου μοντέλου.
Επιλογές μεταλλικού μέρους της σειράς
| Μέταλλο / κράμα | Μέγιστη θερμοκρασία υλικού |
|---|---|
| AISI 304; 316L; 316Ti; 321; 347 | 550 °C |
| ALLOY 400; 600; 625; 800; 825 | 600–750 °C |
| Hastelloy C276; B2; C4 | 800 °C |
| Duplex F51; F44; F53; F55; F60 | 750–800 °C |
| Τιτάνιο Gr.2; Gr.7 | 350 °C |
Η τελική διαμόρφωση επιλέγεται μαζί με το υλικό πλήρωσης και τη γεωμετρία του παρεμβύσματος.
Χαρακτηριστικά
- Fire Safe
- Πετρέλαιο και φυσικό αέριο
- Υψηλή πίεση
- Εγκαταστάσεις πετρελαίου
- Ευρύ φάσμα θερμοκρασιών και πιέσεων
- Συγκράτηση έναντι εκτίναξης
Πιστοποιήσεις και δηλώσεις κατασκευαστή
- Ta Luft VDI 2440
- Fire Safe API 6FB
