Flange Insulation Kit — FIK4

Κιτ ηλεκτρικής μόνωσης φλαντζών FIK4

Το FIK4 χρησιμοποιεί μονωτικό παρέμβυσμα PGE από εποξειδική ρητίνη ενισχυμένη με υαλοΐνες.

Θερμοκρασία λειτουργίας: -20 +150 °C
Πίεση λειτουργίας: 80 bar
Τύπος φλάντζας: Τύπος EΤύπος F

ΖΗΤΗΣΤΕ ΠΡΟΣΦΟΡΑ

Περιγραφή

ARTEMA

Κιτ ηλεκτρικής μόνωσης φλαντζών FIK4

Μοντέλο / αναφορά: FIK4

Κατασκευή και υλικά

Το FIK4 χρησιμοποιεί μονωτικό παρέμβυσμα PGE από εποξειδική ρητίνη ενισχυμένη με υαλοΐνες. Προορίζεται για γενικές βιομηχανικές εφαρμογές και συνδέσεις διαφορετικών μετάλλων, όπου απαιτείται διακοπή της ηλεκτρικής επαφής και προστασία από γαλβανική διάβρωση.

Η στεγάνωση στις δύο όψεις γίνεται με PTFE ενεργοποιούμενο από ελατήριο. Στην αναλυτική σελίδα αναφέρονται επίσης επιλογές απλού PTFE ή O-Ring, ανάλογα με τη διαμόρφωση. Το προφίλ PGE έχει σχεδιαστεί για περιορισμό διαρροών σε υπηρεσίες χωρίς ιδιαίτερα υψηλές καταπονήσεις.

Λειτουργία της ηλεκτρικής μόνωσης

Η ηλεκτρική μόνωση διακόπτει την αγώγιμη επαφή ανάμεσα σε φλάντζες διαφορετικών μετάλλων και περιορίζει τα γαλβανικά ή παρασιτικά ρεύματα. Έτσι υποστηρίζει την καθοδική προστασία της σωλήνωσης, ενώ το παρέμβυσμα εξασφαλίζει τη στεγάνωση του ρευστού.

Τεχνικά χαρακτηριστικά

Θερμοκρασία λειτουργίας: -20 +150 °C
Πίεση λειτουργίας: 80 bar
Τύπος φλάντζας: Τύπος EΤύπος F
Αναφερόμενο εύρος pH: 2–12

Εφαρμογές

Γενικές και μη επιθετικές βιομηχανικές εφαρμογές, γραμμές νερού, HVAC και φλαντζωτές συνδέσεις διαφορετικών μετάλλων. Το αναφερόμενο εύρος χημικής εφαρμογής είναι pH 2–12.

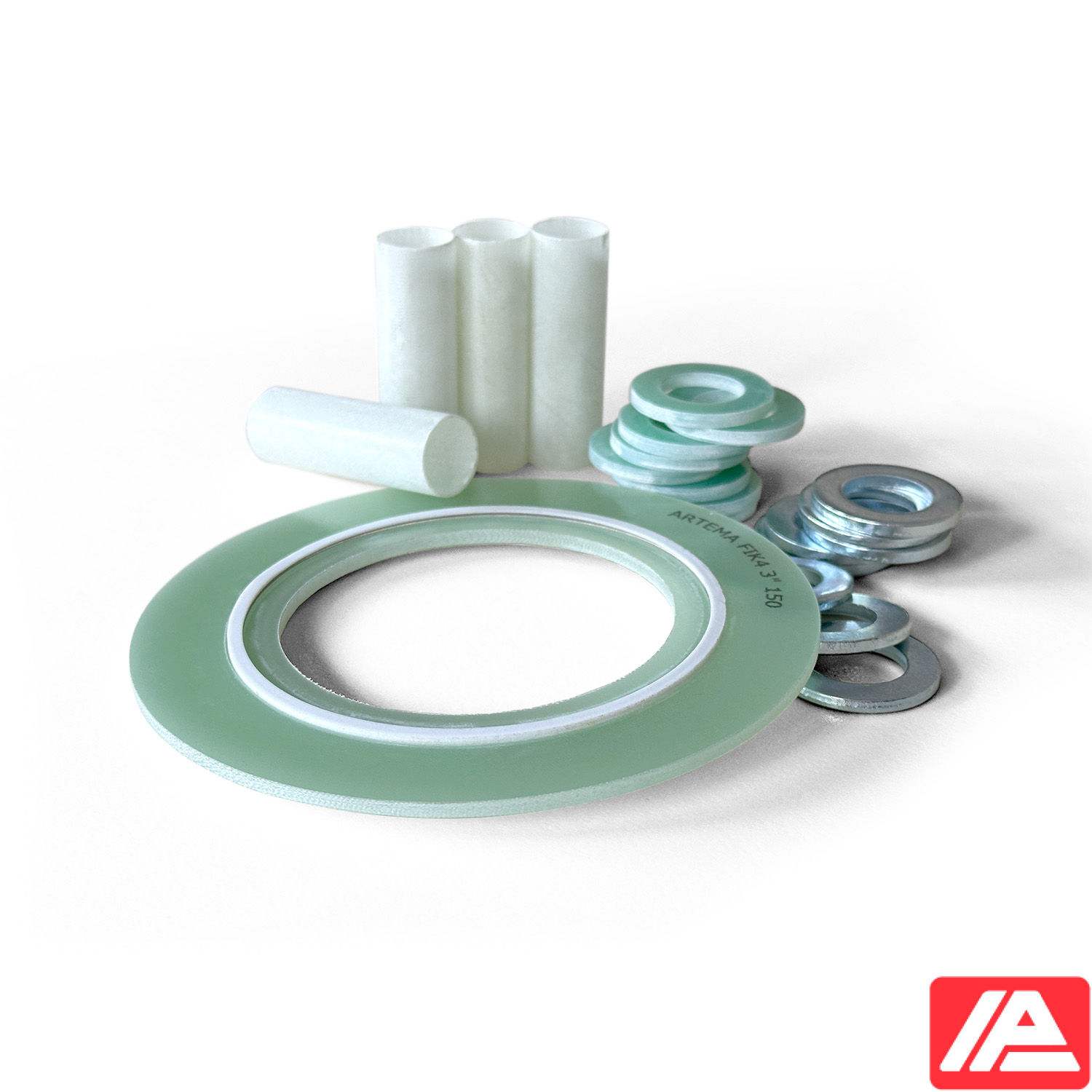

Περιεχόμενα του κιτ

Παρέμβυσμα — 1 τεμάχιο: PGE από εποξειδική ρητίνη ενισχυμένη με υαλοΐνες, με στεγάνωση PTFE με ελατήριο στις δύο όψεις· διαθέσιμες εναλλακτικές PTFE ή O-Ring
Μονωτικό χιτώνιο — 1 ανά κοχλία: Εποξειδική ρητίνη G10/G11 ή φαινολική ρητίνη
Μονωτικές ροδέλες — 2 ανά κοχλία: Εποξειδική ρητίνη G10/G11 ή φαινολική ρητίνη
Προστατευτικές ροδέλες — 2 ανά κοχλία: Γαλβανισμένος ανθρακούχος χάλυβας ή ανοξείδωτος AISI 316, ανάλογα με την εφαρμογή

Διαθέσιμες διαμορφώσεις φλάντζας

Τύπος E — Full Face / Flat Face: Παρέμβυσμα πλήρους επιφάνειας με εξωτερική διάμετρο ίδια με τη φλάντζα. Καλύπτει και τις δύο επιφάνειες και περιορίζει τη συσσώρευση ξένου υλικού ανάμεσά τους, υποστηρίζοντας την ηλεκτρική απομόνωση.
Τύπος F — Raised Face: Καλύπτει την υπερυψωμένη επιφάνεια της φλάντζας, με διάμετρο μικρότερη από τον εσωτερικό χώρο του κύκλου των κοχλιών. Η παρουσίαση του κατασκευαστή συστήνει κάλυψη της σύνδεσης για αποφυγή αγώγιμης γεφύρωσης από ξένα υλικά.
