Flange Insulation Kit — FIK1

Μοντέλο / αναφορά

FIK1

Κατασκευή και υλικά

Το FIK1 είναι κιτ ηλεκτρικής μόνωσης φλαντζών με παρέμβυσμα UNIVERSAL 400 χωρίς αμίαντο. Προορίζεται για υπηρεσίες χαμηλής κρισιμότητας με μέτριες πιέσεις και ρευστά που δεν είναι διαβρωτικά ή τοξικά.

Η μηχανική συμπεριφορά του UNIVERSAL 400 επιτρέπει χρήση σε διαφορετικές βιομηχανικές εγκαταστάσεις. Η αρθρωτή διάταξη του κιτ διευκολύνει την τοποθέτηση και τη συντήρηση, ενώ διακόπτει την ηλεκτρική επαφή μεταξύ φλαντζών για περιορισμό γαλβανικής διάβρωσης.

Λειτουργία της ηλεκτρικής μόνωσης

Η ηλεκτρική μόνωση διακόπτει την αγώγιμη επαφή ανάμεσα σε φλάντζες διαφορετικών μετάλλων και περιορίζει τα γαλβανικά ή παρασιτικά ρεύματα. Έτσι υποστηρίζει την καθοδική προστασία της σωλήνωσης, ενώ το παρέμβυσμα εξασφαλίζει τη στεγάνωση του ρευστού.

Τεχνικά χαρακτηριστικά

Θερμοκρασία λειτουργίας

-40 +350 °C

Πίεση λειτουργίας

100 bar

Τύπος φλάντζας

Τύπος EΤύπος F

Διευκρίνιση τεχνικών ορίων

Η σελίδα του FIK1 αναφέρει μέγιστη θερμοκρασία +350 °C, ενώ η σελίδα του επιμέρους παρεμβύσματος Universal 400 αναφέρει 280 °C. Η ασυμφωνία παραμένει στην πηγή και απαιτεί διευκρίνιση του κατασκευαστή για το όριο της επιλεγμένης διαμόρφωσης.

Universal 400 — δημοσιευμένα τεχνικά στοιχεία

Εφαρμογές

Γενικές βιομηχανικές εγκαταστάσεις χωρίς ακραίες καταπονήσεις ή θερμικά πλήγματα, όπου απαιτούνται ηλεκτρική μόνωση και προστασία των φλαντζωτών συνδέσεων από γαλβανική διάβρωση.

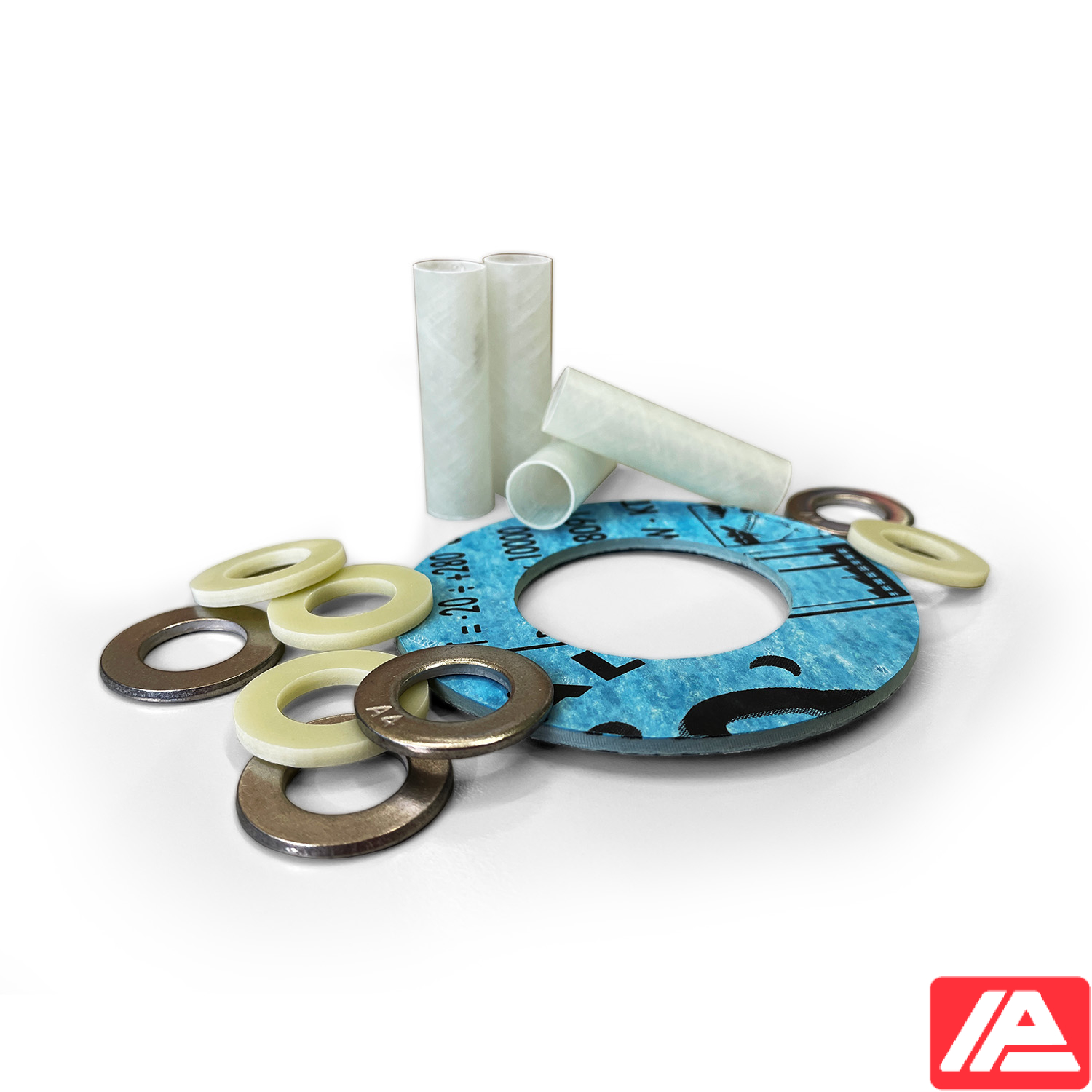

Περιεχόμενα του κιτ

Παρέμβυσμα — 1 τεμάχιο

UNIVERSAL 400 χωρίς αμίαντο

Μονωτικό χιτώνιο — 1 ανά κοχλία

Φαινολική ή εποξειδική ρητίνη, ανάλογα με τις συνθήκες λειτουργίας

Μονωτικές ροδέλες — 2 ανά κοχλία

Φαινολική ή εποξειδική ρητίνη, ανάλογα με τις συνθήκες λειτουργίας

Προστατευτικές ροδέλες — 2 ανά κοχλία

Γαλβανισμένος ανθρακούχος χάλυβας ή ανοξείδωτος AISI 316, ανάλογα με την εφαρμογή

Διαθέσιμες διαμορφώσεις φλάντζας

Τύπος E — Full Face / Flat Face

Παρέμβυσμα πλήρους επιφάνειας με εξωτερική διάμετρο ίδια με τη φλάντζα. Καλύπτει και τις δύο επιφάνειες και περιορίζει τη συσσώρευση ξένου υλικού ανάμεσά τους, υποστηρίζοντας την ηλεκτρική απομόνωση.

Τύπος F — Raised Face

Καλύπτει την υπερυψωμένη επιφάνεια της φλάντζας, με διάμετρο μικρότερη από τον εσωτερικό χώρο του κύκλου των κοχλιών. Η παρουσίαση του κατασκευαστή συστήνει κάλυψη της σύνδεσης για αποφυγή αγώγιμης γεφύρωσης από ξένα υλικά.

Χαρακτηριστικά

• Ηλεκτρική μόνωση φλαντζωτής σύνδεσης
• Προστασία από γαλβανική διάβρωση
• Διαφορετικά υλικά χιτωνίων και ροδελών ανά συνθήκη λειτουργίας
